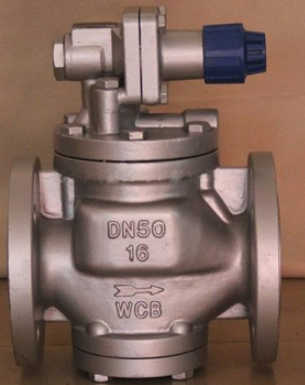

点击下图片即可查看大图
蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本系列产品在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了产品的性能。提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。改善了流线分布，降低了噪声。改进了密封面结构，延长了密封面寿命。主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。
| 蒸汽减压阀型号：Y43H Y43W | 蒸汽减压阀 公称通径：15MM-500MM | 蒸汽减压阀 使用压力：1.6MPA-16MPA |
| 蒸汽减压阀 连接方式：法兰连接 | 蒸汽减压阀形式：弹簧式 | 蒸汽减压阀 主要功能：起减压保护作用 |
| 蒸汽减压阀 使用介质：蒸汽管道 | 蒸汽减压阀 材质：铸钢.不锈钢,铬钼钢 | 蒸汽减压阀 标准：机械部标准或定做非标 |
蒸汽减压阀主要技术参数和性能指标
|
公称压力(Mpa) |
1.0 |
1.6 |
|
壳体试验压力(Mpa)* |
1.5 |
2.4 |
|
密封试验压力(Mpa) |
1.0 |
1.6 |
|
最高进口压力(Mpa) |
1.0 |
1.6 |
|
出口压力范围(Mpa) |
0.04-0.6 |
0.04-1.0 |
|
压力特性偏差(Mpa)△P2P |
GB12246-1989 |
|
|
流量特性偏差(Mpa)P2G |
GB12246-1989 |
|
|
最小压差(Mpa) |
0.05 |
0.07 |
|
渗漏量 |
GB12245-1989 |
|
蒸汽减压阀主要零件材料
| 零件名称 | 零件材料 |
| 阀体 阀盖 底盖 | WCB |
| 阀座 阀瓣 | 2Cr13 |
| 缸套 活塞 | 铝铁青铜 |
| 膜片 | PH15-7Mo |
| 活塞环 | 对位聚苯 |
| 导阀座 导阀瓣 | 2Cr13 |
| 主阀弹簧 | 50CrVA |
| 导调主弹簧 | 50CrVA |
| 调节弹簧 | 60Si2Mn |
蒸汽减压阀流量系数 (Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 |
蒸汽减压阀 连接尺寸
| 公称通径 | G | L | H | H1 |
| 15 | 1/2" | 140 | 160 | 65 |
| 20 | 3-4" | 140 | 160 | 65 |
| 25 | 1" | 160 | 168 | 68 |
| 32 | 1-1/4" | 180 | 185 | 75 |
| 40 | 1-1/2" | 200 | 185 | 78 |
| 50 | 2" | 230 | 193 | 88 |
