一种陶瓷耐磨弯头制作方法

                            一种陶瓷耐磨弯头制作方法

     2022年2月23日 1.内衬耐磨陶瓷复合钢管(φ24-φ750之间 2.耐磨陶瓷直管、任意角度耐磨陶瓷弯头、3.陶瓷内衬弯头、4.陶瓷耐磨自动补偿器及之间各种规格的异型管、5.陶瓷铠装耐磨管、6双金属耐磨管)。

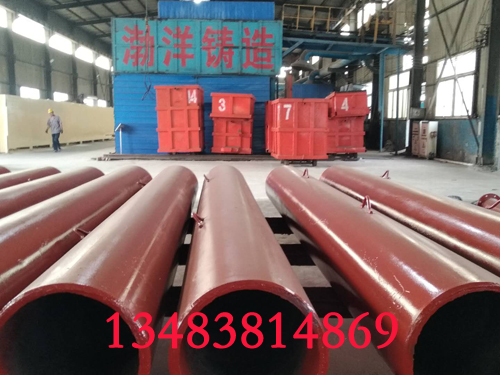

生产工艺：陶瓷内衬复合钢管是采用自蔓延高温合成--离心法制造的。就是把无缝钢管放在离心机的管模内，在钢管内加入铁红和铝粉混合物，这种混合物在化学中称为铝热剂，当离心机管模旋转达到一定速度后，经一火星点燃铝热剂，铝热剂立即自己燃烧，燃烧波迅速蔓延，在蔓延时发生的剧烈的化学反应，在高温高速下形成均匀、致密且表面光滑的陶瓷层及过渡层。另外工作常温850～900度陶瓷都不会掉落,重量较轻,复合陶瓷以硬度防磨,解决过去以厚度防磨。目前直管、弯头、弯管、三通等在磨损严重行业使用效果非常好。
该工艺采用粘贴剂的方法，把陶瓷片抹上胶，在贴到钢管内壁，时间长容易脱落。
此外，从整个锅炉的吊架承载力来说，铸钢弯头、贴陶瓷弯头都是以重量和厚度来取胜，有的弯头磨损面壁厚达40多毫米，从机组设计看，无疑给吊架增加重量，缩短了使用寿命。
价格

市场弯头的价格是：合金每吨1.8万元左右，双金属弯头每吨1.3万元，贴陶瓷弯头每吨2万元。这几类弯头特别重，它们是以重量来谋利润。也就是说，一个合金弯头的价格是耐磨陶瓷弯头的两倍，用一个合金弯头的钱，可以买两个耐磨陶瓷弯头，耐磨陶瓷弯头的使用寿命是这种合金弯头的2-3倍，用价格与使用寿命比，也就是用1/5的合金弯头的钱买一个耐磨陶瓷弯头。

例如：2×600MW超临界机组送粉管道，管径为φ530×10，一个90°弯头，弯曲半径R=1700mm，采用铸钢弯头或双金属复合弯头，重量为W=1700kg，全部弯头总重（2台炉）约为500～600吨；而采用复合陶瓷耐磨陶瓷弯头，其重量仅为W=450kg左右，全部弯头总重（2台炉）约为110～130吨；对比可看出，采用内衬复合陶瓷耐磨陶瓷弯头，最直接的是使弯头重量大幅下降，投资至少节约200万以上（铸钢弯头或双金属复合弯头单价按1.2万元/每吨），还不包括重量下降使得煤仓间土建构架梁荷载的降低所带来的经济效益，以及支吊架材料的节省所带来的经济效益。
以上从性能和价格上对几种材质的弯管进行了对比，可见耐磨弯头无论是初期投入还是运行费用都是最具性价比的！

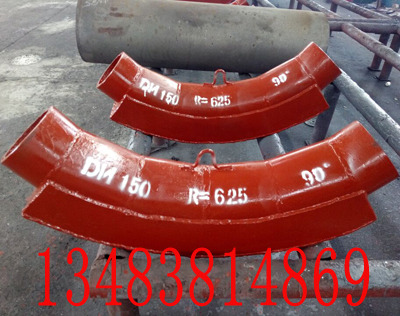

构造及工艺
陶瓷外包弯头的构造非常的简单，分主管和外包管。主管的选择就是现场安装的管线直径，外保管的内经选择比主管外径大10-15mm，根据现场的情况，切割成需要的长度和弧形后箍瓷，在外包管上箍瓷后，用我厂生产的桐油凝胶粘贴到到主管上，如果管道震动大就点焊四个点补强（一面两个点），陶瓷外包弯头就做成了。
施工方面：
陶瓷弯头施工非常的方便，根据现场安装弯头的尺寸和弯头的管径，制作好外弧二分之一的短节在短节上预留4个焊点，箍好瓷后到现场粘贴在弯头上，焊接四个点补强。这样就在弯头外部形成了一个坚强的陶瓷耐磨层，大大延长了弯头的使用寿命。在弯头部位只需要做二分之一的外弧，减少了陶瓷的用量，价格更低。陶瓷外包弯头的优点：
1、解决了运行中无法贴瓷的问题。
2、彻底解决了粘结陶瓷片的掉瓷问题。
3、施工简单方便。
4、使用寿命更长。
5、在耐高温方面配合箍片陶瓷效果更明显。
陶瓷弯头的最大特点是：彻底解决了运行中无法换磨坏的弯头的问题，为使用单位提供了切实可行的防磨施工方法，确保了长期安全的文明运行。
