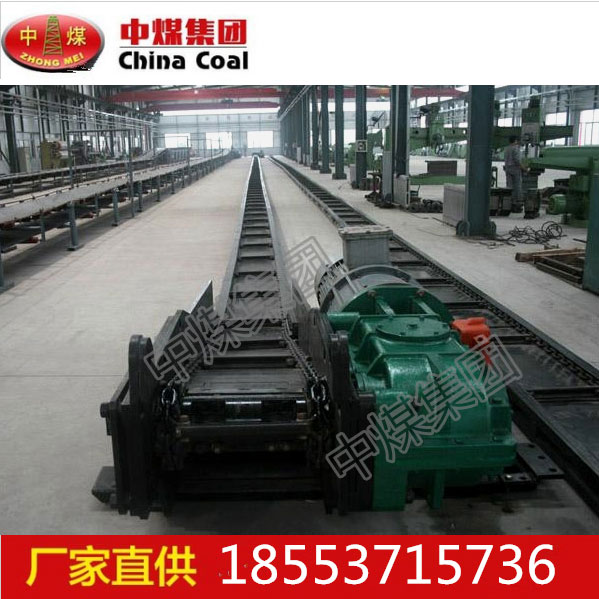

1. SGD420/22型刮板输送机,刮板输送机出厂价,型刮板输送机现货直销

SGD420/22型刮板输送机主要用于缩倾斜薄煤层炮采工作面输送煤炭，可用于水平运输，亦可用于倾斜运输。沿倾斜向上运输时，煤层倾角不得超过25°，向下运输时，倾角不得超过20°，当煤层倾角较大时，应安装防滑装置。中部槽两侧加挡板煤板可用于顺槽运输煤炭。

SGD420/22型刮板输送机主要结构
SGD420/22型刮板输送机传动部主要是由电动机、转轴器、减速器、传动链轮、紧链器、盲轴、机头架等组成。电动机、减速器与机头架采用平行布置的型式。
SGD420/22型刮板输送机的配套电动机为YBS-22-4型防爆电动机。为了满载负载起动的要求电动机的起动转矩和最大转矩均为额定转矩的2.7倍。电动机的温升欲度较大，在频繁启动的条件下，也能良好运行。
SGD420/22型刮板输送机采用JS-30型减速器，该减速器为三级减速，渐开线齿轮传动。总传动为22.24。一级为圆弧锥齿轮，二级为圆柱斜齿轮，三级为圆柱直齿轮。
机头架是一整体焊接构件。传动链轮轴线孔即为安装减速器或盲轴的定位孔。机头架两侧板上缘有供插挂链钩的孔。每一侧板上有一个用来安装减速器的φ200和6个φ26孔。
紧链装置是刮板输送安装、拆卸或变更铺设长度以及调整紧力时张紧刮板链用的。紧链装置包括紧链挂钩两部分。
SGD420/22型刮板输送机优点
1、结构坚实。能经受住煤炭、矸石或其他物料的冲、撞、砸、压等外力作用。
2、能适应采煤工作面底板不平、弯曲推移的需要，可以承受垂直或水平方向的弯曲。
3、机身矮，便于安装。
4、能兼作采煤机运行的轨道。
5、可反向运行，便于处理底链事故。
6、能作液夜支架前段的支点。
SGD420/22型刮板输送机技术参数
输送机型号 SGD420/22
电动机型号YBS-22-4
输送量 60T/H
功率22Kw
转速1470r/min
机头高度540mm
电压380/660V
刮板链速度0.66m/s
刮板链圆环链规格Φ18*64mm
中部槽长*宽*高1200*420*150mm
每条圆环链破断拉力≥250KN
每节质量66kg
单链中心距离700mm
整机质量10612kg
减速器传动比22.24。
