AH0.6/12煤矿矿用按钮箱 本安型按钮箱报价

AH0.6/12煤矿矿用按钮箱 本安型按钮箱报价

一、概述

1.3 用途

适用于煤矿井下有煤尘爆炸危险环境，也适用于煤炭、冶金、化工、建材、粮食、运输等环境，作控制和显示用。

2  结构特征与工作原理

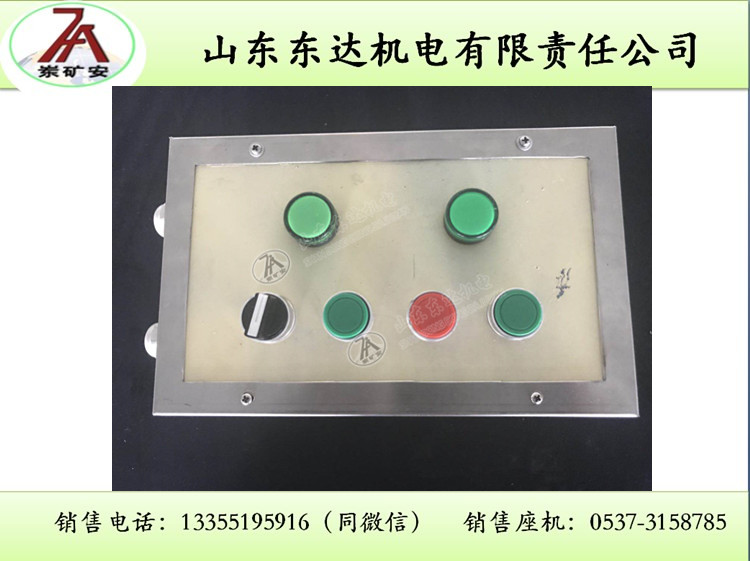

2.1 结构特性

主要由按钮部分、LED指示灯显示部分组成。

2.2 工作原理

通过按钮箱上的按钮发出指示信号给联机设备发出信号，联机设备接到指示信号后发出执行信号，对按钮箱的LED指示灯提示。

3  电气性能

具有3个按钮，1个旋钮，2个LED指示灯。

具有工作状态指示功能。

输出信号：无源接点：3路。

4  外形重量

4.1 外形尺寸：288mm×176mm×90mm

4.2 重    量：2.7kg。

5  安装、调试

5.1按钮箱为悬挂式，将其平稳悬挂在硐室内，先把进、出线电缆连接好确认没有问题后，然后按施工标准敷设好电缆，连接相关联设备。

5.2箱体在接完线上盖之前检查一下，电缆线应按照说明书或图纸上的连接方式接好，同时确保端子上的引线压接牢固可靠。

5.3 按钮箱为矿用本质**型，在井下现场安装完要确保线嘴都已紧固好。并保证不用线嘴的顺序为密封圈、钢质堵板、金属垫圈。

5.4完成所有上述工作后，确认安装人员在**位置后，进行操作对各种工作状态进行检验是否正常。
