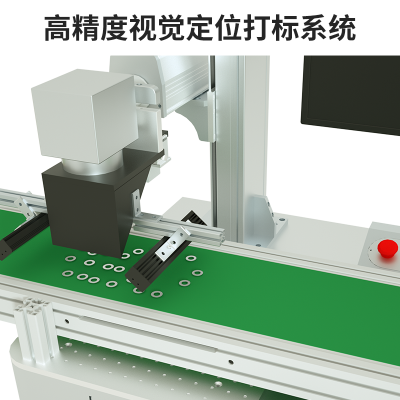

流水线视觉定位打标系统



概述：

流水线CCD定位打标系统支持自动编码，打印序列号、批号、日期、条形码、二维码、自动跳号等，CCD定位激光打标机标记速度快，采用高精度、高可靠的扫描振镜，扫描精度高、速度快、性能稳定、具备长时间连续工作的要求，整机性能稳定、体积小，功耗低。



产品特点：

1、视觉识别精度可以达到0.02mm；

2、同轴视觉成像，所见即所得，可以随振镜片的偏转而偏转，实时观察加工情况；

3、视觉自动定位，可以实现对于0~99种不同特征，不同数量的产品自动识别，自动抓取，自动对应做不同的标记加工。



系统特点：

1、一键自动标定，将激光和视觉坐标关联起来；

2、一键畸变校正，适用于高精度场合，对视觉镜头进行校正；

3、自适应自动定位模式，只需要画框即可实现自动定位功能，单个多个产品打标；

4、打标信息可固定可变化（支持通信接入）；

5、通信支持：IO，TCP/IP，RS232，RS485等协议；

6、多模板产品管理，方便切换不同产品；

7、相机成像视野大，适用于任何平面产品打标；

8、产品任意角度，任意数量，相机自动识别产品打标；

9、可与光纤，CO2，半导体等各种波长的激光光路集成；

10、通过导轨控制可实现大幅面产品的拼接打标；

11、占用空间小，不占用工作平台的任何空间，现有激光安装空间即可升级；

12、可根据实际产品特点增加XYZ轴，实现全自动化视觉定位打标。



产品应用：

广泛应用与USB外壳、U盘、手机壳、手机后盖、汽车按键、地铁票、钻头、纽扣等领域的高精度、自动化打标、适用于工作量大、供料定位难，工件多样性及复杂性等场合。



技术参数：



型号	FV-DB100
支持激光器类型	光纤/紫外/二氧化碳
激光器	光纤，紫外，CO2可选
最大速度	1000mm/s
激光类型	UV/FIBER/CO2
激光波长	355mm/1064mm/10640mm
定位系统	CCD视觉
定位精度	±0.01mm
定位响应时间	50ms
工作电源	AV220V50Hz/60Hz
运行环境	35%-80%RH
摄像系统	单CCD摄像定位/双CCD摄像定位/同轴CCD摄像定位
设备尺寸	800×700×1500mm
