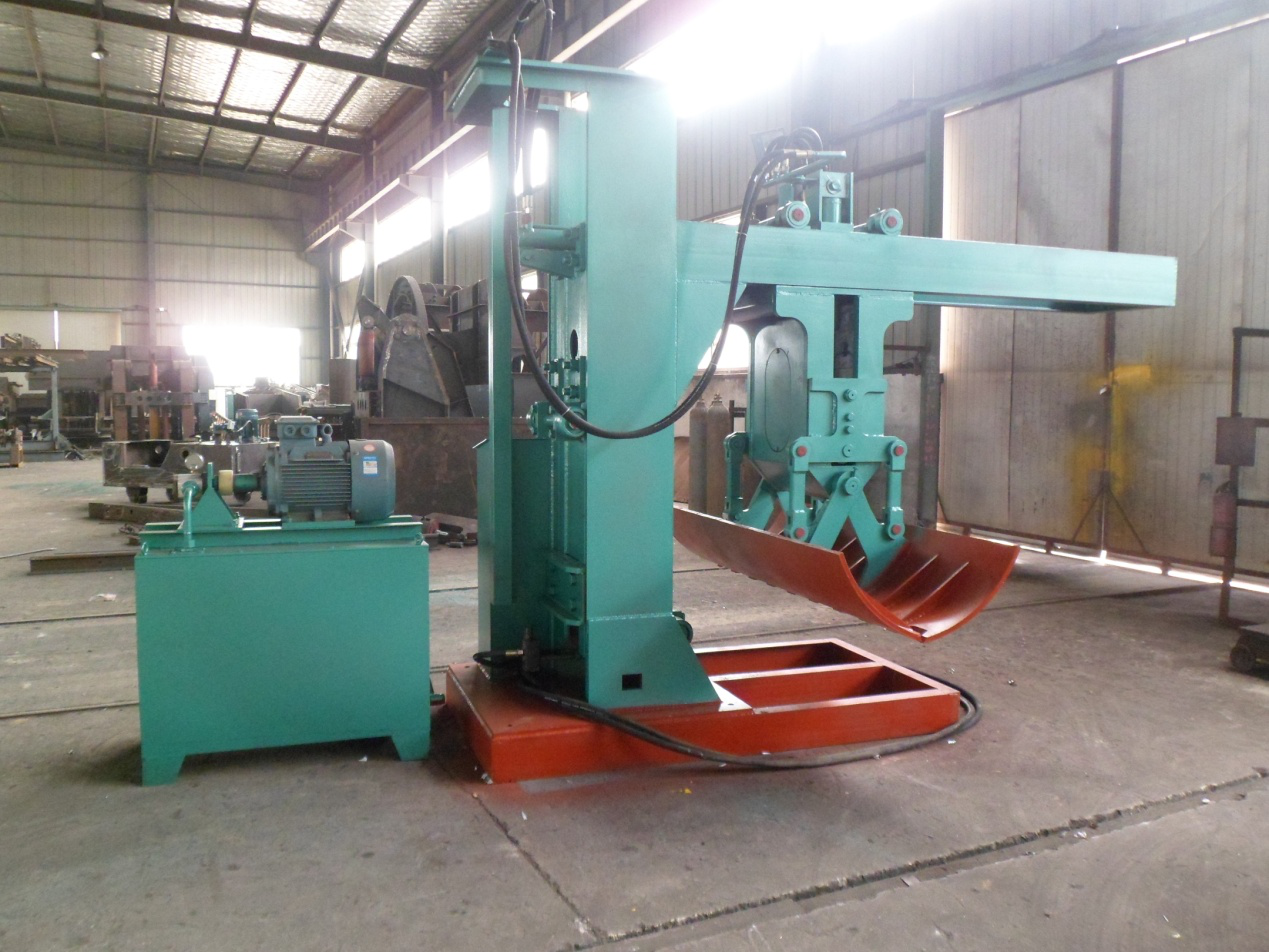

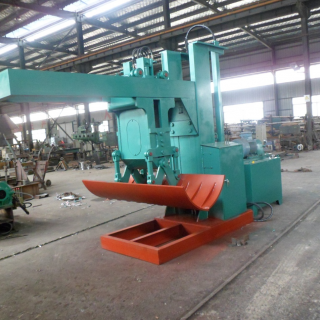

QY-1.7U抓斗式液压矿车清车机

一、 用途

QY-1.7U清车机，是为U型矿车清理粘底而设计的专用设备。矿车在转运煤炭，矸石等的过程中，会逐渐在矿车的车底上沉积较厚的泥垢，也就是煤矿常见的“厚车底”现象，有时候泥垢的厚度甚至达到了矿车装载量的四分之一以上，严重影响了煤矿的装载量以及运煤速度。本机具有结构简单、安全可靠、操作方便、工作无冲击等特点，是提高清车效率，减轻工人劳动强度，实现矿车机械化清理粘底的一种高效专用设备。

二、 技术参数

电动机：型号Y160M-4（功率11KW  电压380V）

液压系统：压力16MPa  流量25ml/r

工作机构：横向移动   1300mm

垂直移动   1150mm

外形尺寸（长×宽×高）：3180×1800×2790

三、 工作原理及结构特征

1、工作原理

本机由泵站提供动力，由升降油缸、推移油缸调整工作机构位置，使工作机构处于矿车的正上方，然后开启升降油缸及挖掘油缸，使铲板沿矿车侧板下降并合拢，铲除粘底物，从而达到清车的目的。

2、结构特征

该机主要由基座、立柱、滑柱、横梁、工作机构、液压系统及电器等部分组成。

基座：固定在混凝土基础上，其上连接立柱和钢轨。

主柱：固定在基座上。

滑柱：通过升降油缸、滑块、滚轮、滑柱连接在立柱内侧，通过升降油缸活塞杆伸缩，推动滑柱在立柱内侧上下滑动。

横梁：固定在滑柱上。

工作机构：安放在横梁上。工作机构和横梁跑车通过推移油缸连接，使工作机构随推移油缸活塞杆的伸缩而横向移动。工作机构内安装挖掘油缸，用于开闭铲板。

液压系统：它是该设备工作的动力源，主要由泵站、油缸、管路及控制元件等部分组成。
