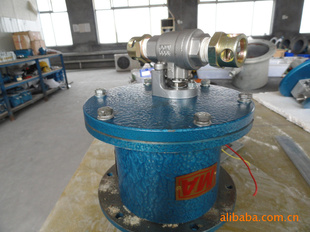

DFH20/7矿用电动球阀 矿用洒水电动球阀

DFH20/7矿用电动球阀 矿用洒水电动球阀

1.概述

DFH20/7矿用本安型电动球阀 是一种由球体旋转而开闭水路的新型电动阀门,适应于供水压力范围广、不受泥沙、污水影响的场所。其供水通径大、工作过程中通电时间短、工作稳定可靠、是一种通用电磁阀的理想替代产品。

2.DFH20/7矿用本安型电动球阀适用范围

DFH20/7矿用本安型电动球阀适用于煤矿井下具有瓦斯,煤尘爆炸危险及水质差,水压范围广的自动化防尘、防灭火装置作水路自动控制开关的地方。

3. 防爆分类

防爆类型：矿用本质安全型

防爆标志：  ExibIMb

4.工作原理:

DFH20/7矿用本安型电动球阀是一种由球体旋转而开闭水路的新型电动阀门,它由数字逻辑控制电路,方向控制电路,电流采样保护电路,工作状态指示电路等组成;IN端为外部控制信号,控制球阀的开启与关闭,由方向控制电路检测球阀的工作位置, 工作状态指示电路指示球阀的工作状态: 球阀旋转开启,绿色LED亮；当开启到设定口径时,黄灯亮(此时电机不耗电)；当IN为高电平时球阀旋转关闭,当关闭到位时,红灯亮(此时电机不耗电);

5.DFH20/7矿用本安型电动球阀工作及贮存条件

5.1 传感器应在下列环境条件下正常工作：

a)  环境温度：0℃～40℃；

b)  相对湿度：小于等于95％；

c)  大气压力：86 kPa～106kPa

d)  含有瓦斯和煤尘爆炸危险的煤矿井下。

5. 2贮存温度：-40℃～+60℃

6.主要技术参数

a)  工作电压:   12V DC （本安）

工作电流:   ≤ 183mA

b)  水压适应范围：0.2 MPa～7.0MPa

c)  水温适应范围：0℃～+60℃

d)  球阀开启速度：10s～15 s

e)  球阀开启通径：20mm

f)  防爆类型：矿用本质安全型；防爆标志：ExibI Mb

g)  电缆最大长度：100m，电缆具有安标证并在有效期内。

h)  电缆分布参数：分布电容≤0.1μF/km，电感≤1mH/km，分布电阻≤12.6Ω/km。
