￥: 99.00

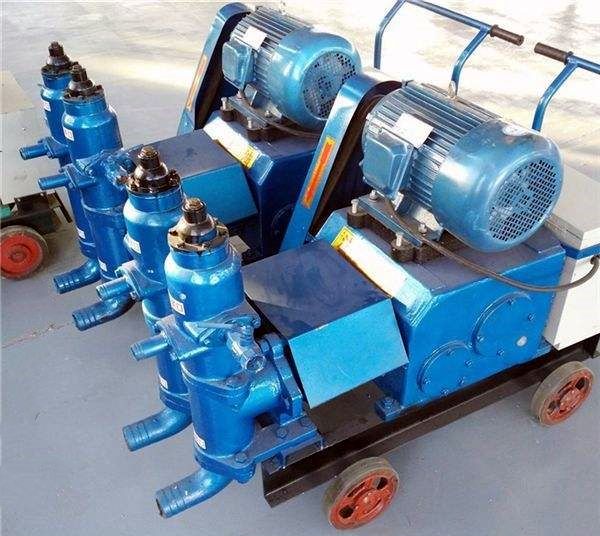

HJB系列活塞式注浆泵专业生产电动活塞注浆泵
一、型号： HJB-3/h（WSB-3/h）单缸活塞式注浆泵

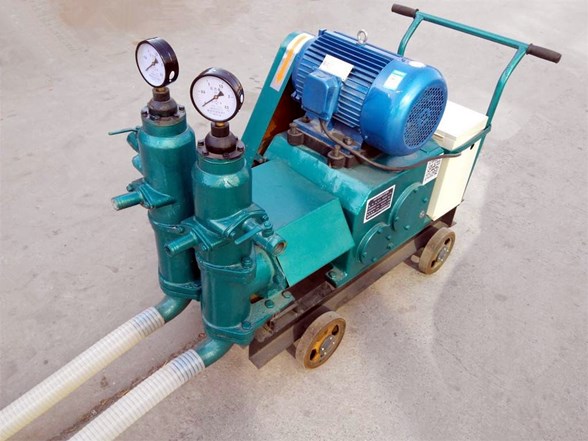

HJB-6/h（WSB-6/h）双杠活塞式注浆泵
二、关键字：单缸活塞式注浆泵、双杠活塞式注浆泵、电动注浆泵、电动活塞式注浆泵。
销售负责人电话：李毅：15689789708（微信） QQ:412133077
三、用途：活塞式注浆泵为高效能水泥注浆泵，像水泥浆，砂浆，黄泥浆，水玻璃，油都是可以输送的，广泛应用于公路，桥梁、市政建筑、隧道、港口、堤坝、地铁、地下工程、山体边坡，大坝，软岩加固及建筑制品的压力灌浆、输送灰浆及喷涂作业而且效果突出。
四、工作原理：注浆泵由传动机构和泵体两部分组成，装于底座上，由三角皮带及一对齿轮将电动机回转运动传送至曲轴，再通过连杆、十字头使活塞产生往复运动，齿轮箱为封闭式，采用飞溅润滑方式润滑各运动部分。
注浆由吸入阀经泵缸压送至空气室排出，在空气室上装有泄浆阀及压力安全装置，注浆泵采用了电器自动控制安全装置。当空气室压力超过额定工作压力时，通过控制回路切断注电路电流，使电机自动停止运转。
五、技术参数：
|
序号 |
项目 |
HJB-3/h |
HJB-6/h |
|
1 |
灰浆输送量（m3/h） |
3 |
6 |
|
2 |
工作压力（MPa） |
1.5-3 |
4-6 |
|
3 |
电动机功率（KW） |
4 |
5.5 |
|
4 |
电动机转速（r/min） |
1440 |
1440 |
|
5 |
柱塞缸数 |
1 |
2 |
|
6 |
排浆口胶管内径(mm) |
32 |
32 |
|
7 |
进浆口胶管内径(mm) |
64（2.5″） |
64（2.5″） |
|
8 |
外形尺寸（长×宽×高）(mm) |
1033×474×890 |
1952×480×940 |
|
9 |
重量(Kg) |
250 |
320 |
注浆泵的电器设备
|
名称 |
型号 |
规格 |
数量 |
备注 |
|
电动机 |
Y112M-4 |
4KW、380V、1440 r/min |
1 |
HJB-3/h |
|
Y132S-4 |
5.5KW、380V、1440 r/min |
1 |
HJB-6/h |
|
|
配电箱 |
UKX-1 |
/ |
1 |
HJB-3/h HJB-6/h |
浆泵润滑
注浆泵传动机构部分零件的润滑，依靠齿轮箱内灌注的润滑油飞溅润滑，齿轮箱内应经常保持润滑油至油窗位面，开车前应先检查油位，经常加油以保证充分的润滑，一般情况下加柴机油。
