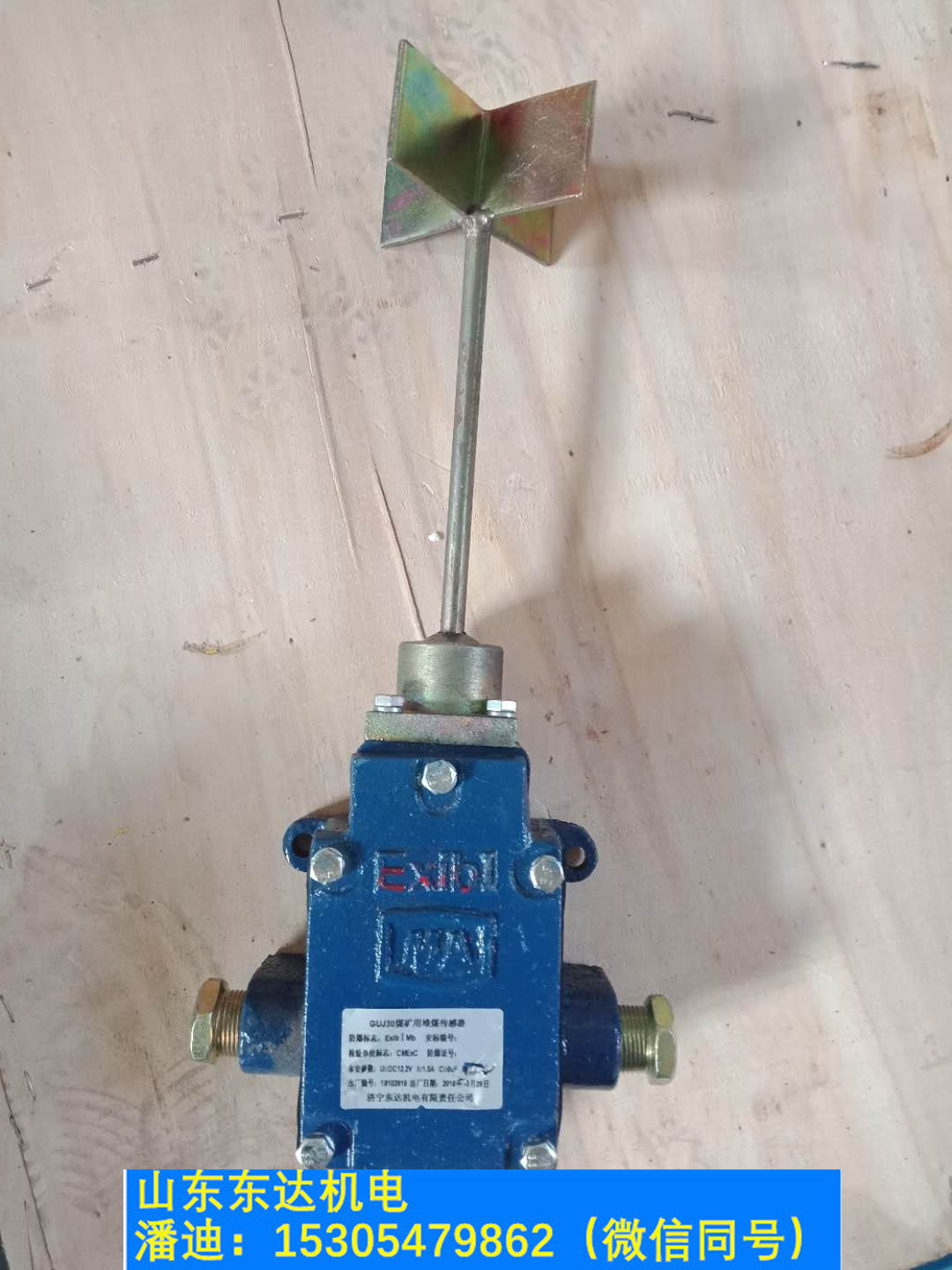

GUJ20堆煤传感器概述

GUJ20堆煤传感器与KHP-Z带式输送机保护装置主机配接用于煤矿有瓦斯、煤尘的环境。堆煤保护取样由堆煤传感器实现，正常时煤位传感器输出端“C”输出高电平，当煤位增高推移传感器偏转一定角度时，其内万向接点导通， “C”输出低电平，“满煤”指示灯亮，经短暂延时，主机执行继电器释放，实现堆煤保护，同时发出语言报警信号。

GUJ20堆煤传感器接触电阻闭合接点的接触电阻不大于0.1Ω,振动、冲击和寿命试验后不大于0.2Ω。

GUJ20堆煤传感器技术性质

GUJ20堆煤传感器堆煤传感器受动力作用，探杆转动至动作角度时应立即动作，输出常开接点闭合；动作力撤除探杆自动返回原位经过复位角度时立即恢复，输出常开接点短断开。

电极式堆煤传感器原理相同，当电极接触煤堆时，在煤电阻小于1.5M±500K的情况下,经1-3秒延时,实现故障停机,保护皮带。皮带机正常运转时，将机械推移式堆煤传感器触头偏移15～60°或在两根电极同时接触到煤时，延时2～3秒，皮带机应停机，监控仪主机“堆煤”指示灯亮，同时发出响亮的“堆煤”语言报警声。

GUJ30堆煤传感器性能参数

1、接点容量：DC 12V/0.5A (备注：用于经防爆检验合格的本质安全电路中) ；

2、接点接触电阻≤0.1Ω，振动、冲击后≤0.2Ω；

3、动作角度：30°±3°；复位角度：8°±3°；

4、动作性能：传感器触杆偏离正常位置至动作角度时，两输出端子应接通；传感器触杆自动返回原位到达复位角度时，两输出端子应断开。

5、探杆动作力：≤9.8 N。

6、外形尺寸：369mm×157mm×71mm

7、重量： 3.0kg.
