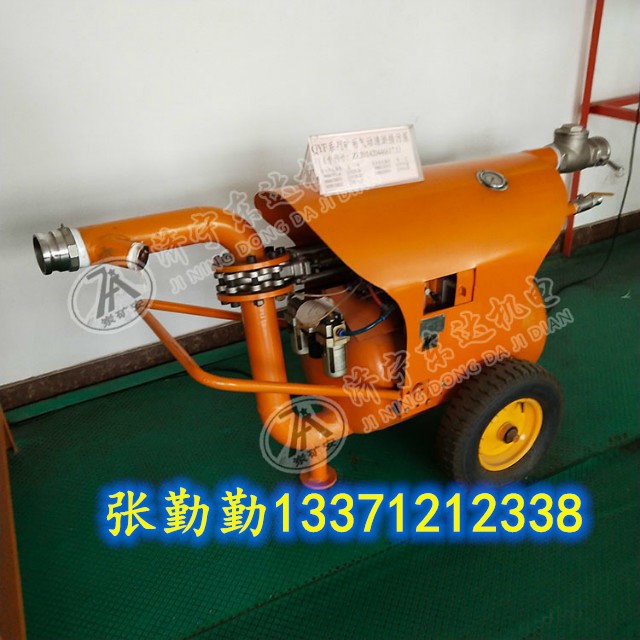

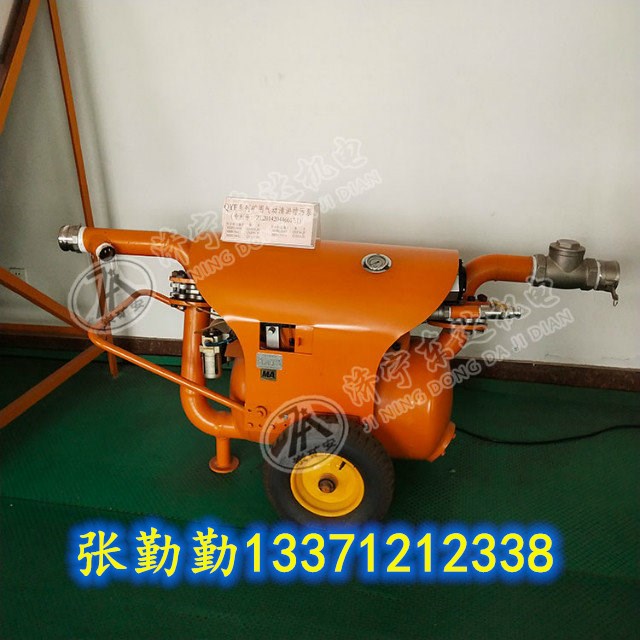

QYF10-20气动清淤排污泵

QYF气动清淤排污泵型号主要有：QYF10-20气动清淤排污泵，QYF14-20气动清淤排污泵；QYF17-20气动清淤排污泵，QYF20-20气动清淤排污泵，QYF25-20气动清淤排污泵，QYF25-15气动清淤排污泵

QYF10-20气动清淤排污泵智能化高效节能矿用气动清淤排污泵是山东矿安公司自主创新、自主研发、拥有自主知识产权的系列排污设备，产品技术处于国际领先水平。QYF10-20气动清淤排污泵以压缩空气为动力，适用于含有甲烷煤尘爆炸危险的煤矿井下采掘工作面、巷道、井底污水窝及污水坑（井）、水仓等排水排污作业。

销售精英张勤勤电话：13371212338（同微信）
办公室电话：0537-3163856

我们研究的清淤排污泵实现了煤矿井下水仓煤泥、水混合物的高效快捷处理，彻底解除了人工清挖水仓的繁重劳动，同时减少了新建井下水仓数量，不仅提高了矿井水仓清挖的综合经济效益，而且实现了环境治理和保护，省时省力，具有广泛的使用性。

QYF10-20气动清淤排污泵技术特点

1. 结构先进、移动方便、工作稳定，工作周期由气动计时器控制，泵体无任何运动部件。可根据经验自行调整计时器以提高泵送效率

2. 控制系统采用先进的气控阀来实现对执行机构的控制和切换，安全性能搞、动作灵敏可靠

QYF10-20气动清淤排污泵产品结构与工作原理

1. QYF10-20气动清淤排污泵主要组成部分包括主体部分、控制系统及真空抽吸组件等。

2. 主体部分：由泵体、进料管道、排料管道组成，其担当的工作是吸料和排料。

3. 控制系统：控制系统主要是利用气控换向阀、梭阀顿号、球阀以及时间逻辑换向阀等阀体的有机结合，实现对执行机构的控制与切换，达到机组工作时吸料与排料有序转换。

4. 真空抽吸组件：它是根据文丘里效应的原理设计而成，包括供气口、排气口和真空口。当供气口的供气压力高于一定值后，喷管射出超声速射流，由于气体的粘性，高速射流卷吸走负压腔内的气体，使该腔形成较高的真空度。真空发生器的性能与喷管的最小直径、收缩和扩散管的形状、通径及其相对位置和气源压力大小等诸多因素有关。该真空抽吸组件通过泵体与吸料口相通，当控制系统循环切换控制气缸工作时，即可完成机组的吸料与排料过程。

QYF10-20气动清淤排污泵由压缩空气驱动，主要组成部分包括主体部分、控制系统及真空抽吸组件等。QYF10-20气动清淤排污泵用于煤矿井下水仓沉淀的大量的清理，由于没有可靠的设备来清理煤，不仅给煤矿的正常生产带来很多不便，同时造成很大的资源浪费。而我们研制的排污泵实现了煤矿井下水仓煤水混合物的高效快捷处理，彻底解除了人工清挖水仓的繁重劳动，同时减少了新建井下水仓数量，不仅提高了矿井水仓清挖的综合经济效益，而且实现了环境的治理和保护，省时省力，具有广泛的实用性。

销售精英张勤勤电话：13371212338（同微信）
办公室电话：0537-3163856

QYF10-20气动清淤排污泵以压缩空气为动力，适用于含有甲烷煤尘爆炸危险的煤矿井下采掘工作面、巷道、井底污水窝及污水坑（井）、水仓等排水排污作业。

1、清淤排污泵在下列环境条件下应能正常工作：
a) 清淤排污泵吸料管潜入水下，长度不超过8m。
b) 输送介质温度不超过40℃。
c) 工作环境温度（0～40）℃。
d) 输送介质的PH在6～8范围内。
e) 含固体颗粒的最大直径不超过20mm。
e) 适用气压范围0.40MPa～0.70MPa。
