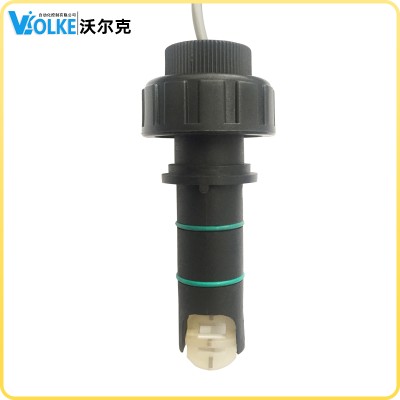

叶轮流量传感器 管道插入式转轮流量传感器

FIC 叶轮流量传感器分为变送器和涡轮，涡轮直接与流体接触，变送器与流体隔离。液体流动带动灵活转动的涡轮旋转，涡轮上有四个均匀分布的叶片，每个叶片均固化一个永久强力磁片。旋转的磁片将使变送器霍尔开关产生一个与流量成正比的频率信号，变送器再将频率信号转变为4～20mA电流信号。不能用于水质太差的环境，因为水内的杂质会缠绕涡轮使其不能自由转动，产生测量误差。

FIC叶轮流量计特性：

1、宽量程测量。

2、所有的测量参数均可独立调节。

3、输出4～20mA或RS485通信输出，两对报警输出接点。

4、显示即时流量和累积流量。

5、插入式安装。

技 术 参 数：

流速范围：0.1~6m/s

管道直径：DN15至DN600

                  当DN≤50mm时，三通螺纹式或三通法兰式

                  当65≤DN≤600时，插入式（可选配不锈钢圆弧接头）

精       度：±1%

重  复 性：±0.5%

电       源：DC24V

输出信号：4～20mA、RS485通信

显       示：带背光LCD

接点输出：两对接点

接点容量：3A/250VAC,3A/30VDC

适用温度：0～80℃

介质压力：1MPa

传感器本体材质：PP

叶轮材质:  PP

转       轴:  氧化镐

密封等级：IP65

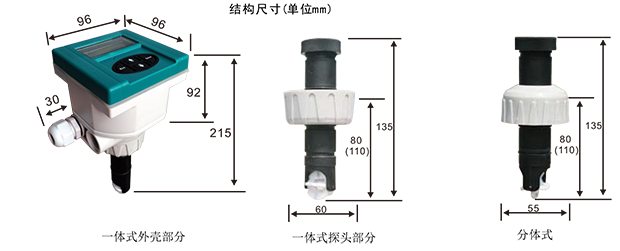

结 构 图：

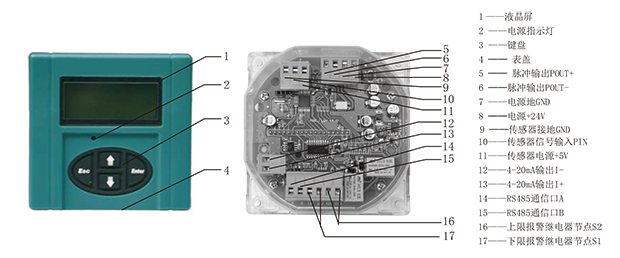

接 线 图：

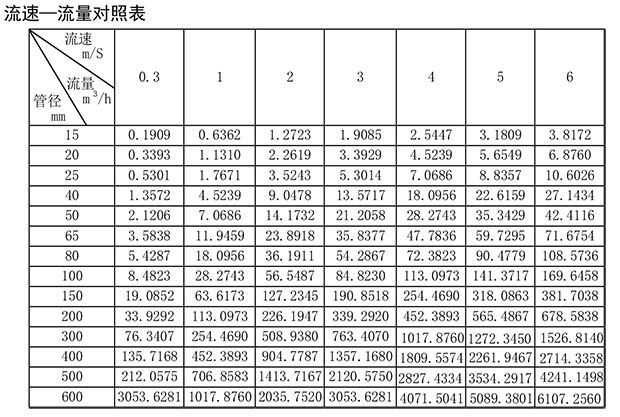

选 型 说 明：
