一、产品简介及用途：

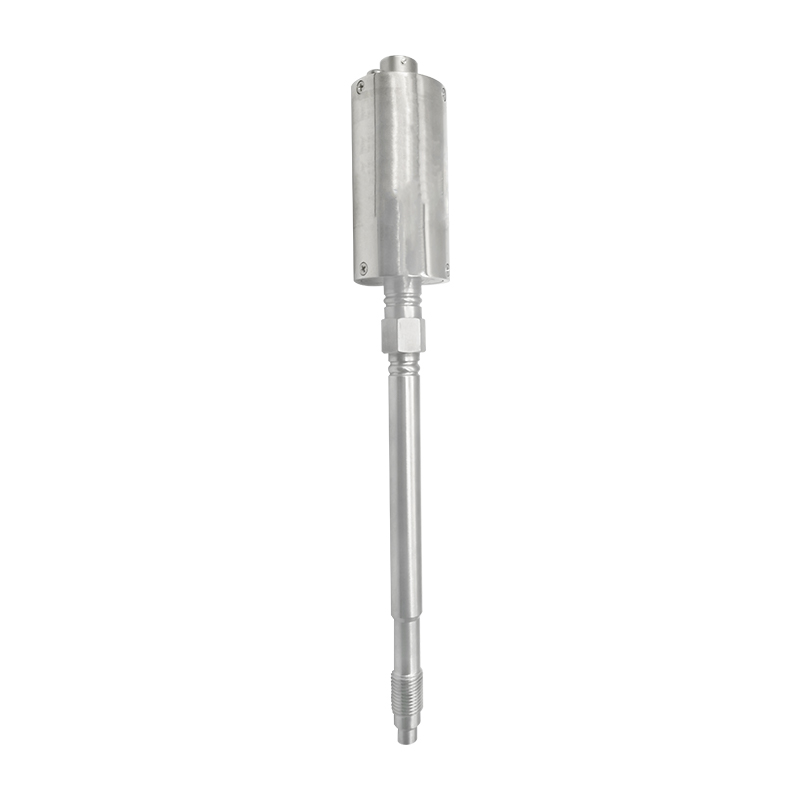

PTL111B直杆型高温熔体压力变送器，其中PTL111B-T加装了测温热电偶，可实现压力温度同点测量。压力测量准确可靠，放大信号直接进PLC控制系统，内部80%校准信号，安装简单，性价比高。广泛应用于化纤，塑料挤出行业高温压力的监测。

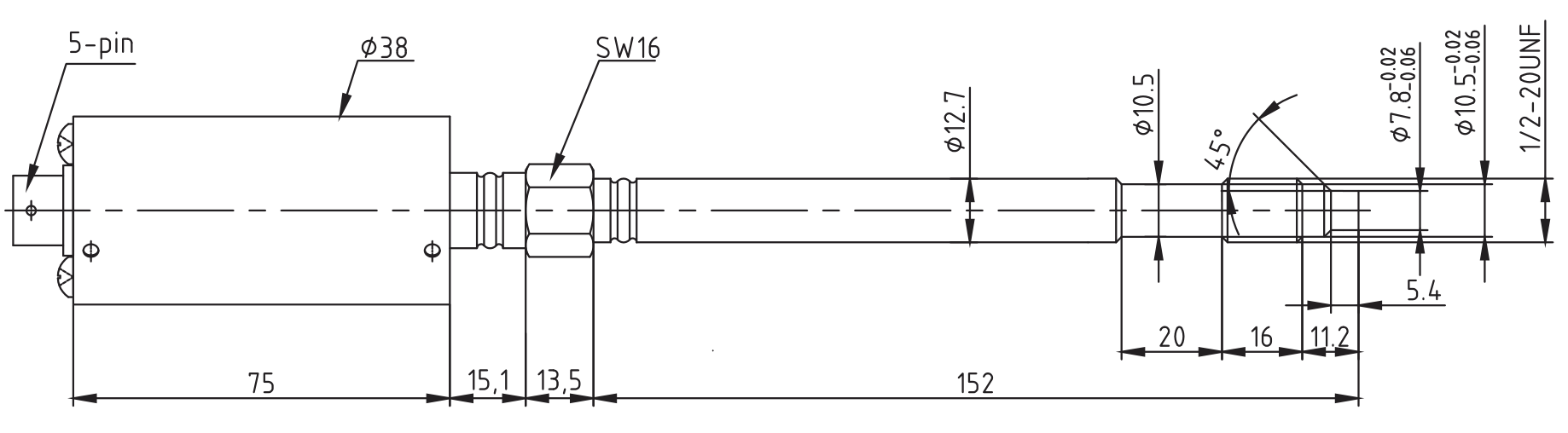

二、产品结构与外形尺寸：
PTL111B
PTL111B-T
三、产品规格选型
主要技术参数
| 量程 | 0~5~200MPa（0~500psi...0~20000psi） |
| 过载压力 | 150%FS |
| 综合精度 | ±1.0%FS（包括线性、重复性和滞后性） |
| 输出信号 | 4-20mA，0-5V，0-10V |
| 输入电压 | 24VDC |
| 输出阻抗 | 350 Ohms±10% |
| 内部自校准 | 80%FS±1% |
| 绝缘阻抗 | 200MΩ @ 100VDC |
| 膜片耐温 | 最大400℃ |
| 安装扭矩 | 最大500inch/lbs |
| 膜片材料 | 17-4PH 带涂层的不锈钢 |
| 温度型号 | J,K,E,PT100（PTL111B-T） |
| 电气连接 | 五芯航空插件，六芯航空插件 |
| 过程连接 | 1/2"-20UNF，M14x1.5，M18x1.5，M22x1.5，G3/4 |
