一、产品简介及用途：

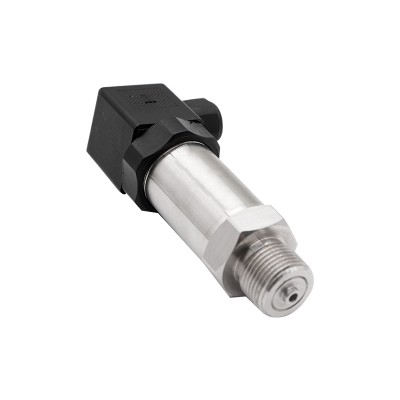

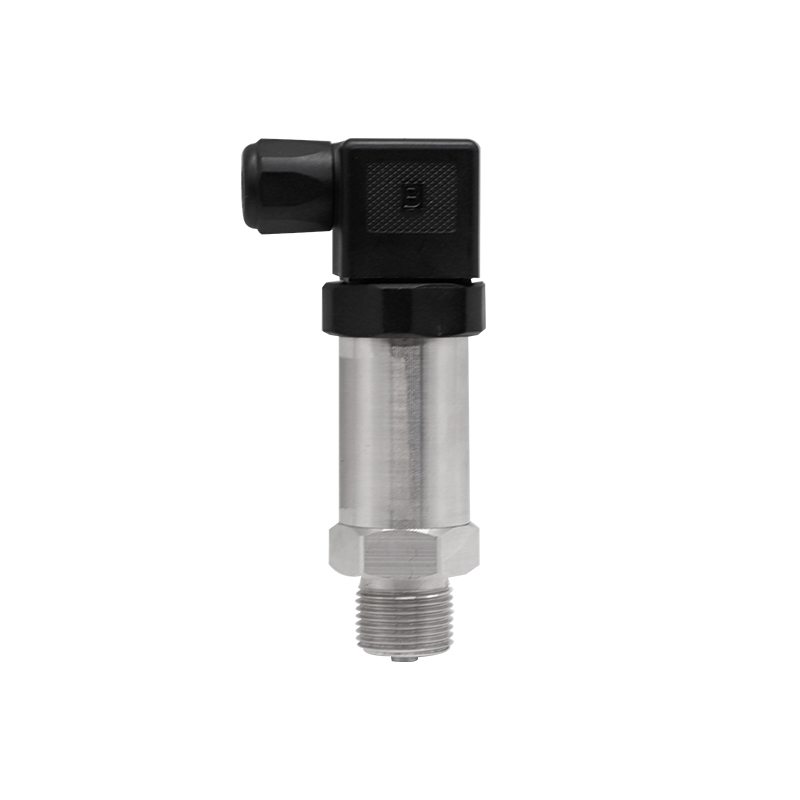

PTL613Z绝压压力传感器采用E+H陶瓷电容芯片，全不锈钢封结构，超强抗过载能力，超强耐磨损， 高温度稳定性，高长期稳定性，回差小，耐腐蚀，高精度压力测量，且温度稳定性高。适用于各类绝压压力测量与控制，比如大气压测量、室内空气压力测量等场合。
二、产品结构与外形尺寸：
三、产品规格选型
主要技术参数
| 量程 | 0~0.5MPa |
| 综合精度 | 0.25%F·S |
| 输出信号 | 4~20mA(二线制)、0~5V、1~5V、0~10V(三线制) |
| 供电电压 | 24DCV(9~36DCV) |
| 下限值 满量程 | 4.50 V ± 0.05 V |
| 负载 | 10 k或300 pF ( 信号偏差：＜满量程的 0.1 %) |
| 上升时间 | 约 1 ms |
| 安装位置 | 任意安装位置。操作传感器系统时，确保膜片朝下放置。否则，对小量程的传感器会产生零点漂移 (400 mbar) |
| 环境温度范围 | -40...+125 °C ( 同样适用于储存温度 ) |
| 测量介质 | 气体和液体 |
| 材料 | 膜片：氧化铝陶瓷 Al2O3 ( 纯度：99.9 %) |
| 过程温度限定值 | -40...+125 °C ；温度补偿：-20...+80 °C |
| 重量 | 约 17...23 g，取决于测量范围 |
| 长期稳定性 | max. 满量程的 0.1 % |
