一、产品简介
NJL-102动态扭矩传感器，检测精度高，稳定性好，抗干扰能力强，体积小，重量轻，易于安装，可高速长时间运转，输出正反转扭矩信号，两端均为键连接，安装使用方便，是对各种旋转或非旋转机械部件上对扭转力矩感知的检测。扭矩传感器将扭力的物理变化转换成精确的电信号。扭矩传感器可以用在制造粘度计，电动扭力扳手，传递电动机、内燃机等旋转动力设备的输出扭矩及功率
二、产品特点及用途
· 电阻应变为敏感元件和集成电路构成的一体产品，精度高，性能稳定可靠。
· 可测正反两方向扭矩值
· 两端均为轴键连接

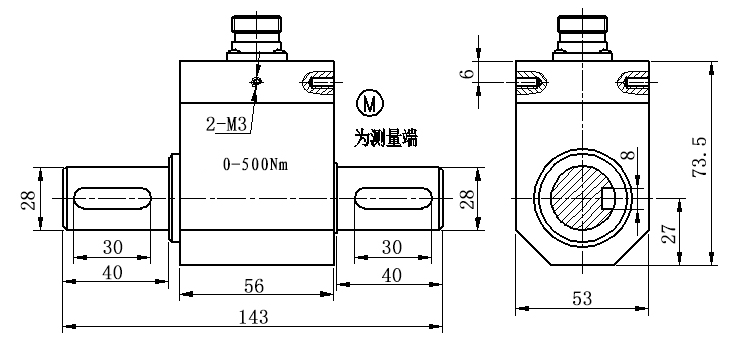

三、产品结构与外形尺寸
四、产品规格选型
主要技术参数
| 测量范围 | 0~200/300/500Nm |
| 输出灵敏度 | 1.0~2.0mV/V,4~20mA,0~5/0~10VDC |
| 综合精度 | ±0.1;±0.3;±0.5%F·S（线性+重复性+滞后） |
| 工作温度 | -20~+65℃ |
| 温度补偿范围 | -10~+60℃ |
| 零点温度影响 | ±0.1%F·S/10℃ |
| 激励电压 | 5~15VDC（推荐电压10VDC） |
| 出厂标准线长 | 3m |
| 绝缘电阻 | 2000MΩ/100VDC |
| 输入电阻 | 700±10/350±10Ω |
| 输出电阻 | 700±5/350±5Ω |
| 零点输出 | 0~±1%F·S |
| 安全过载 | 120%F·S |
| 电气连接方式 | 红/E+，黑/E-，绿/S+，白/S- |
