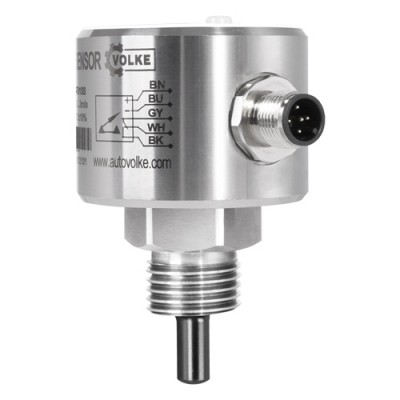

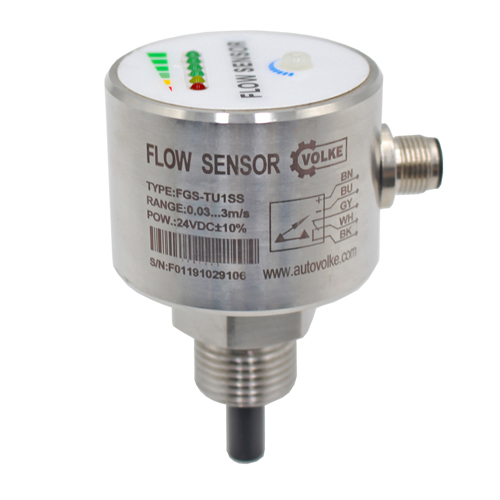

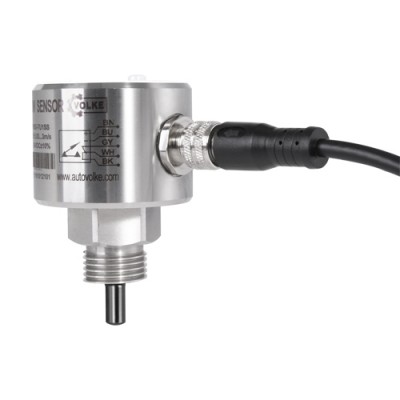

VOLKE 工业高压耐腐蚀轴封水热导式水流量开关FGS

FGS 流量开关可对管道中的液体流动情况进行实时监控，提供开关量输出，并采用6个LED实时显示流体流速状态，热导式流量开关实现下列监控功能：介质流动，降低/提高流速；介质存在/不存在；介质流动/静止等。

FGS流量开关工作原理：
       FGS热导式流量开关是基于热交换原理设计的。

探头内置发热模块及感热模块，流量开关的热传导同介质的流速密切相关，
测量时，由发热模块发出热量，如果管道内没有介质流动，则感热模块接收到的热量是一个固定值; 当有介质流动时，感热模块所接受到的热量将随介质的流速变化而变化，感热模块将这温差信号转化成电信号，再通过处理器将其转换为对应的标准模拟量信号或接点信号输出，流量开关通过这个信号对介质的流速进行显示及控制。

其所属特点：

探头抗结垢涂层,有效防止管道内水垢、锈垢等污垢附着，抗污能力更强。
        全防水壳体设计适用管径范围大，任意调节设定点高压型，耐压最高达60MPa指示灯直接显示流量变化。
        有效防止缠绕物。

技 术 参 数：

测量范围:
                  水：0.03 ~3m/s ;
                  油：0.03 ~3m/s ;

                  气：2~20m/s
耐       压:   4MPa (特殊60MPa）
温度变化反应时间 :≤12s
连接方式: 螺纹G1/2"、G1/4"、其它
开关时间:    ON : 典型≥4s（1~13s）;
                  OFF : 典型≥4s（1~15s）
工作电压:    DC24V，AC/DC220V
功       耗:    2W，输出: 继电器, NPN/PNP输出
接点容量:    0.4A/125VAC，2A/30VDC
绝缘阻抗:    100VDC时，50MΩ
探头材质:    304不锈钢，壳体材质: 304不锈钢
工作温度:    - 10℃- 60℃
环境条件:    - 20~85℃,≤85% RH
防护等级:    IP67

接线图：

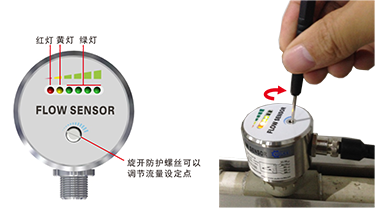

       FGS热式流量开关，可以很方便的设定流量报警结点，旋开防护螺丝，用配备的螺丝刀调节设置旋钮可以设定流量报警点。

对于输出形式为P N P、N P N和继电器的流量开关，其LED指示的含义如下：
    －红灯亮 流速低于设定点（晶体管不导通/继电器不动作）
    －黄灯亮 流速等于或高于设定点（晶体管导通/继电器动作）
    －黄灯和绿灯亮 流速超出设定点的程度（绿灯1、2、3或4 与黄灯一起亮）

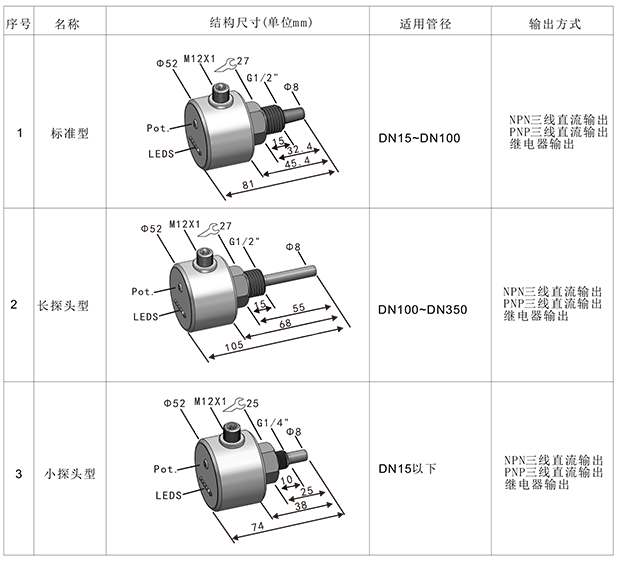

结 构 图：

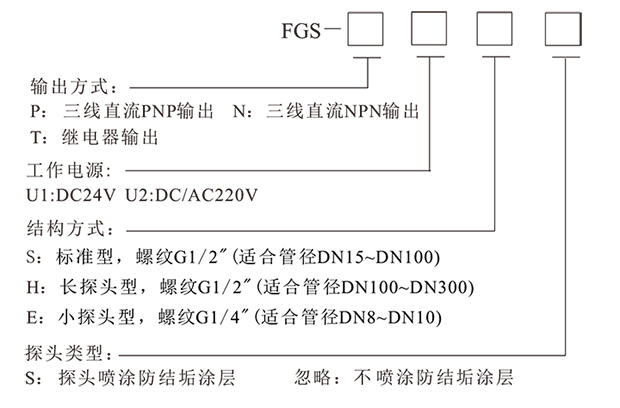

选型说明：
